IBO V-IGB Basic 3/4" tágulási tartály tartó konzol inox 6bár

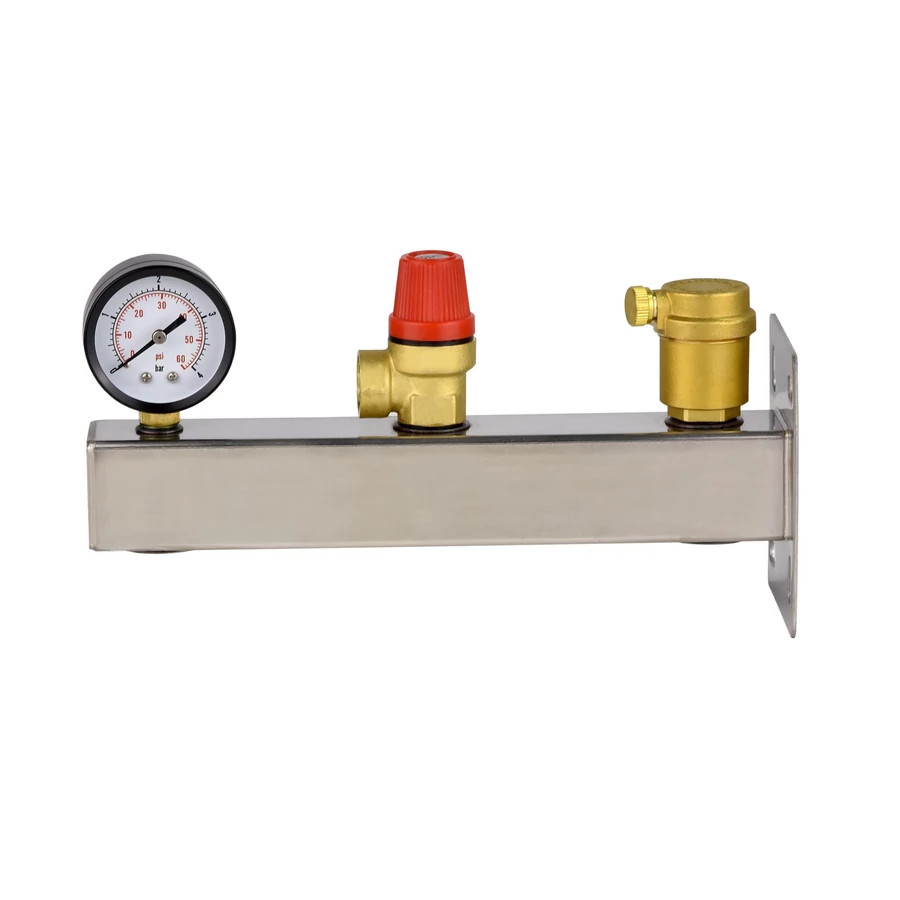

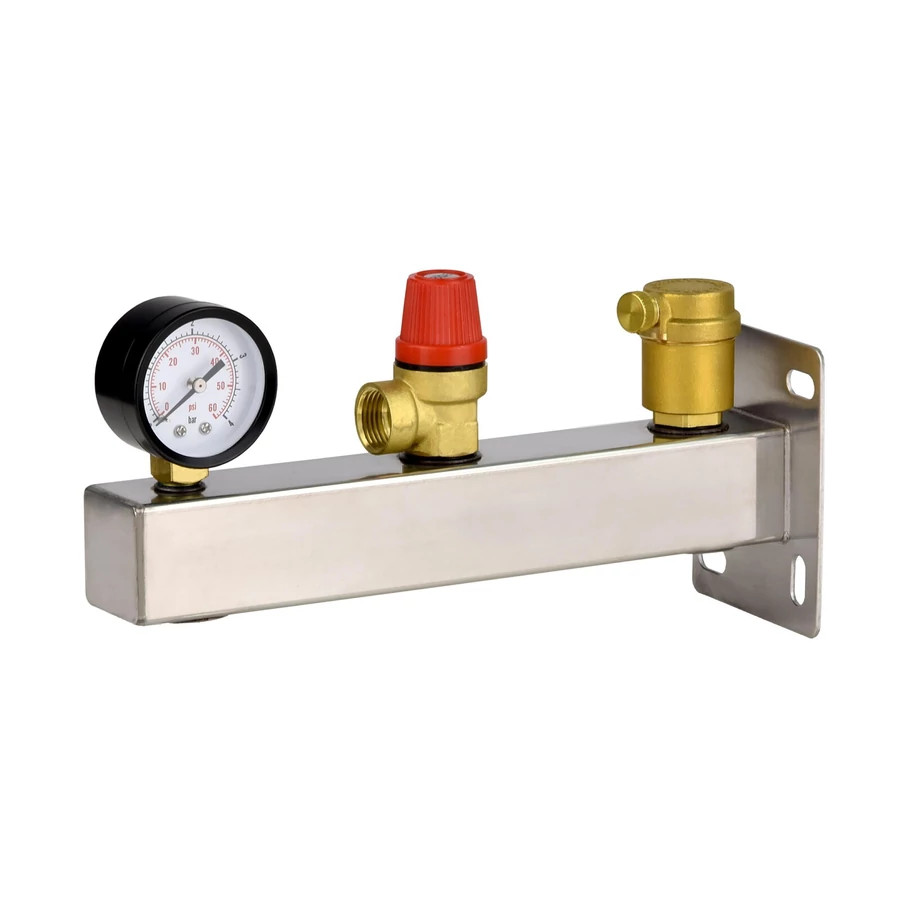

Az IBO V-IGB Basic 3 bar / IBO V-IGB Basic 6 bar biztonsági csoport egy komplett falra szerelhető egység, amelyet központi fűtési rendszerekben tágulási tartállyal és hőforrással, például kazánnal vagy hőszivattyúval való működésre terveztek. Fő funkciója a rendszer szabályozása és védelme a túlzott nyomás ellen egy, a hőforrás maximálisan megengedett nyomásánál alacsonyabbra beállított biztonsági szelep segítségével, folyamatos nyomásleolvasás biztosítása egy nyomásmérőről, valamint a rendszer automatikus légtelenítése. A biztonsági egység teste INOX, míg a rögzítőszalag horganyzott acélból készült, tiplikkel és csavarokkal rögzítve a falhoz, stabil tartást biztosítva egy legfeljebb 320 mm átmérőjű és legfeljebb 45 kg teherbírású tágulási tartály számára. A test belső menetes csatlakozásokkal rendelkezik a rendszer és a tágulási tartály összekapcsolásához, egy nyomásmérővel (0-4 bar vagy 0-10 bar tartomány), egy 1/2"-os biztonsági szeleppel, 3 bar vagy 6 bar beállítási lehetőséggel, valamint egy elzárószeleppel ellátott automatikus légtelenítővel. Az IBO V-IGB Basic biztonsági csoportot úgy tervezték, hogy a kiviteltől függően maximális üzemi nyomáson (3 bar vagy 6 bar), maximális közeghőmérsékleten 95°C-ig, maximális glikolkoncentráción 50%-ig működjön. A tervezési elemeket úgy választották ki, hogy lehetővé tegyék a közeg gravitációs kivezetését a biztonsági szelepből a csatornarendszerbe, miközben megőrizzék a kiáramlás láthatóságát, és kiküszöböljék a negatív nyomás kockázatát, amely a csatornarendszerhez való állandó csatlakozás hiányából adódik. Telepítéskor az IBO V-IGB Basic biztonsági csoportot a lehető legközelebb kell telepíteni a hőforráshoz, az előremenő vagy visszatérő csőre, oly módon, hogy megakadályozzuk a véletlen elzárást szeleppel, és ne legyen semmilyen korlátozás vagy további elzárószelep a készülék és a kazán vagy hőszivattyú között. A telepítési helynek biztosítania kell a folyadékáram biztonságos elvezetését a biztonsági szelepből anélkül, hogy az a közelben tartózkodó személyekre irányulna, valamint lehetővé kell tennie a kényelmes hozzáférést a karbantartáshoz és az időszakos szivárgásellenőrzésekhez. Az IBO V-IGB Basic biztonsági csoport működése magában foglalja a biztonsági szelep, a szellőzőnyílás és a ház rendszeres szivárgásellenőrzését körülbelül háromhavonta, valamint a szelep tesztelését a gomb többszöri elforgatásával az esetleges szennyeződések eltávolítása érdekében. A szellőzőnyílás szivárgása esetén ajánlott a szelepet eltávolítani, megtisztítani a belsejét, majd újra összeszerelni. Minden szervizmunkát a rendszer lehűlése és a hűtőközeg, valamint a nyomás kiszivattyúzása után kell elvégezni, amelyet szakképzett személyzet végzett. Az IBO V-IGB Basic biztonsági csoport a 2014/68/EU nyomástartó berendezésekről szóló irányelv hatálya alá tartozik, mint a jó mérnöki gyakorlatnak megfelelően tervezett eszköz. Ezért nem rendelkezik CE-jelöléssel. A teljes használati utasítás a Dambat weboldalán, az utasítások részben található. A Dambat a szivattyúk és hidraulikus berendezések megbízható gyártója, minőségi tanúsítványokkal, amelyek igazolják az IBO V-IGB Basic 3 bar / IBO V-IGB Basic 6 bar biztonsági csoportok magas minőségét és megbízhatóságát.

Műszaki adatok
Maximális üzemi nyomás: IBO V-IGB Basic 3/4: 3 bar IBO V-IGB Basic 6/10: 6 bar
Maximális üzemi hőmérséklet: 95 °C
Maximális glikol-koncentráció: 50 %
Manométer tartománya: 0–4 és 0-10 bar
Tágulási tartály maximális átmérője: 320 mm
Maximális terherhetőség: 45 kg.
