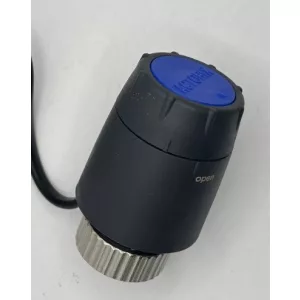

PIPELIFE RADOPRESS szelepmozgató motor 2 eres, 230 V
Vélemény írása a termékről
Alkalmazás
A szelepmozgató termosztatikus szelepek (radiátor, osztó-gyűjtő, fan-coil) távműködtetését teszi lehetővé, a hozzárendelt szobatermosztát jele alapján. Fűtési-hűtési rendszerekben megvalósítható vele a helyiségek egymástól független szabályozása.
A szelepmozgató termosztatikus szelepek (radiátor, osztó-gyűjtő, fan-coil) távműködtetését teszi lehetővé, a hozzárendelt szobatermosztát jele alapján. Fűtési-hűtési rendszerekben megvalósítható vele a helyiségek egymástól független szabályozása.
Működés
Alaphelyzetben zárt (NC), 2 eres (2x0,5mm2 ). A szelepre szereléskor a szelepmozgató elzárja az áramló közeg útját. Feszültség hatására a viasz töltet kitágul, egyenes mozgást hoz létre és a szeleptengely benyomásával szabad utat enged az áramló közegnek. A feszültség elvételekor a szeleptányér ismét zár. A nyitott vagy zárt állapot a burkolat átlátszó részén keresztül ellenőrizhető. A szelepmozgatót kb. 1m hosszú vezetékkel szállítjuk. A gyári vezeték sorkapoccsal hosszabbítható. Ha a gyári vezeték megsérül, azt javítani, kicserélni nem szabad. A sérült vezetékkel rendelkező szelepmozgatót többé használni nem szabad, újra kell cserélni.
Alaphelyzetben zárt (NC), 2 eres (2x0,5mm2 ). A szelepre szereléskor a szelepmozgató elzárja az áramló közeg útját. Feszültség hatására a viasz töltet kitágul, egyenes mozgást hoz létre és a szeleptengely benyomásával szabad utat enged az áramló közegnek. A feszültség elvételekor a szeleptányér ismét zár. A nyitott vagy zárt állapot a burkolat átlátszó részén keresztül ellenőrizhető. A szelepmozgatót kb. 1m hosszú vezetékkel szállítjuk. A gyári vezeték sorkapoccsal hosszabbítható. Ha a gyári vezeték megsérül, azt javítani, kicserélni nem szabad. A sérült vezetékkel rendelkező szelepmozgatót többé használni nem szabad, újra kell cserélni.
Figyelmeztetés! Soha ne bontsa meg a szelepmozgató burkolatát még hiba esetén sem!
Beépítés
A szelepekre, osztógyűjtőkre a rajta levő menetes gyűrűvel csatlakoztatható.
1. Távolítsuk el a sapkát a szelepről. A szelepmozgatót egyik kezünkkel illesszük a szeleptengely tetejére, szorítsuk rá úgy, hogy a tengely benyomódjon. Másik kezünkkel csavarjuk rá a szelep menetes részére a gyűrűt ütközésig.
2. Kézzel húzzuk meg, amennyire csak tudjuk. Szerszámmal (kombinált fogó, stb.) tovább húzni nem szabad.
3. Csatlakoztassuk az elektromos vezetéket a bekötés pontjához (pl. vezérlő kimenet, sorkapocs a hosszabbításhoz, stb.)
Beépíthető álló, fekvő és fejjel lefelé néző helyzetben is.
Az RP-ACT1 szelepmozgató a PIPELIFE osztó-gyűjtők szelepeihez van optimalizálva.
Mielőtt más gyártmányú szelepekkel alkalmazza, győződjön meg róla, hogy a szelep lökethossza nem haladja meg a szelepmozgató a lökethosszát.
Műszaki adatok
Funkció: KI/Be
Működtető feszültség: 24 - 130 Vac/DC (+10% - 15%)
Frekvencia: 50 - 60 Hz
Energiafogyasztás(átlagos működés): 1,8 W
Max. indítóáram: 0,20 A x 0,5 másodperc (230V)
Kezdő nyitási idő: 75 másodperc
Üzemszerű nyitási idő: 3 perc
Védettség: IP54 - EN60529
Érintésvédelmi osztály: II
Kábelhossz: 1 m
Működési hőmérséklet tartomány: 0 - 50 °C
Tárolási hőmérséklet tartomány: -25 - 60 °C
Névleges záró erő: 100 N (±10%)
Burkolat: RAL 9016 Polyamide
Szelep csatlakozás: Menetes kötőgyűrű M30x1,5
A szelepekre, osztógyűjtőkre a rajta levő menetes gyűrűvel csatlakoztatható.
1. Távolítsuk el a sapkát a szelepről. A szelepmozgatót egyik kezünkkel illesszük a szeleptengely tetejére, szorítsuk rá úgy, hogy a tengely benyomódjon. Másik kezünkkel csavarjuk rá a szelep menetes részére a gyűrűt ütközésig.
2. Kézzel húzzuk meg, amennyire csak tudjuk. Szerszámmal (kombinált fogó, stb.) tovább húzni nem szabad.
3. Csatlakoztassuk az elektromos vezetéket a bekötés pontjához (pl. vezérlő kimenet, sorkapocs a hosszabbításhoz, stb.)
Beépíthető álló, fekvő és fejjel lefelé néző helyzetben is.
Az RP-ACT1 szelepmozgató a PIPELIFE osztó-gyűjtők szelepeihez van optimalizálva.
Mielőtt más gyártmányú szelepekkel alkalmazza, győződjön meg róla, hogy a szelep lökethossza nem haladja meg a szelepmozgató a lökethosszát.
Műszaki adatok
Funkció: KI/Be
Működtető feszültség: 24 - 130 Vac/DC (+10% - 15%)
Frekvencia: 50 - 60 Hz
Energiafogyasztás(átlagos működés): 1,8 W
Max. indítóáram: 0,20 A x 0,5 másodperc (230V)
Kezdő nyitási idő: 75 másodperc
Üzemszerű nyitási idő: 3 perc
Védettség: IP54 - EN60529
Érintésvédelmi osztály: II
Kábelhossz: 1 m
Működési hőmérséklet tartomány: 0 - 50 °C
Tárolási hőmérséklet tartomány: -25 - 60 °C
Névleges záró erő: 100 N (±10%)
Burkolat: RAL 9016 Polyamide
Szelep csatlakozás: Menetes kötőgyűrű M30x1,5
